1.系统简介

 本系统主要利用温度传感器和温湿度传感器对温湿度数据进行时实采集，并通过数据集中控制器将数据据传送到中心系统。中心系统对数据进行记录、判断、分析，对超出范围的异常数据报警，并可连到自动控制模块进行电路开关的控制，该系统集成现场视频功能，可对现场进行全方位的视频监控和温湿度数据监控。

系统功能特点：
1）多点温湿度数据采集，采集点可多达上万个。
2）手动输出控制，报警输出，自动输出控制。
3）时实数据，温湿度曲线监控。
4）长时间温湿度数据记录保存，可保存3年温湿度数据记录。
5）现场视频和温湿度数据同步时实监控。

2、系统组成

 系统使用RS485和单总线协议连接各设备，系统由以下组件构成：
1）温度传感器
2）温湿度传感器
3）水份传感器（可选）
4）温湿度数据集中控制器
 5）系统监控主机
 6）监控摄像头（可选）
7）温湿度管理系统
系统结构图如下：



3、主要设备参数
1）传感器
 温度：±0.5℃  湿度：±3% RH
 温度范围：－40℃～＋80℃  湿度范围：0～100%
2）数据集中控制器
 设备包括两个485通道（其中一个和上位机通讯，一个和传感器通讯），8个单总线通道，两路输出控制，设备有短路保护功能。
 单总线通道数：8个
 每通道传感器数：32个
 485通道数：1个
 485通道传感器数：64个
4、行业应用
1）药品食品仓储管理
 温湿度对药品、食品存储来说非常重要，温湿度的变化可能带来药品食品的变质，引发药品、食品安全问题。
2）温室大棚
 温湿度、水份对植物的生长超着重要的作用，该系统配合通风和加温设施可实现大棚内温湿度的自动调节，配合土壤水份传感器和灌溉设施可实现自动灌溉。
3）档案室管理
 温湿度可影响纸质制品的保存年限，合适的温湿度对纸质的长期保存起着重要的作用。
5、系统功能预览

1）系统主界面

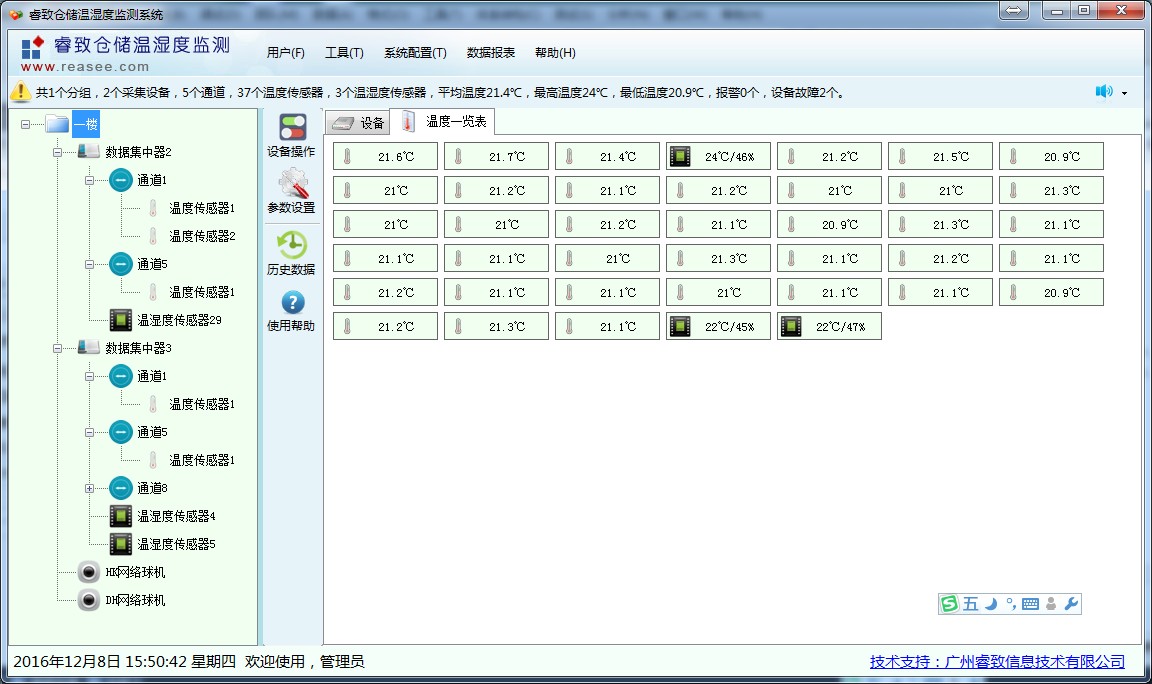

2）温湿度一览表



3）温湿度时实曲线

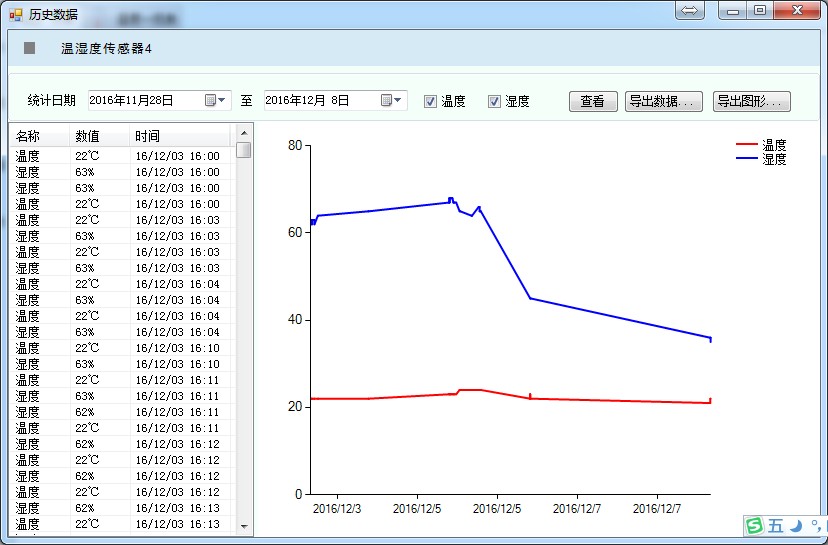

4）历史数据记录



5）视频监控与温湿度数据显示

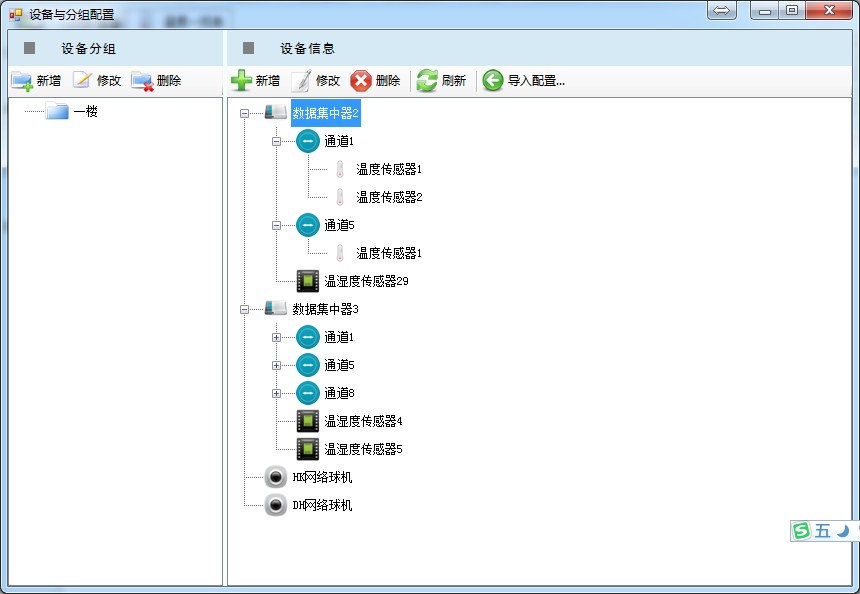

6）设备配置管理

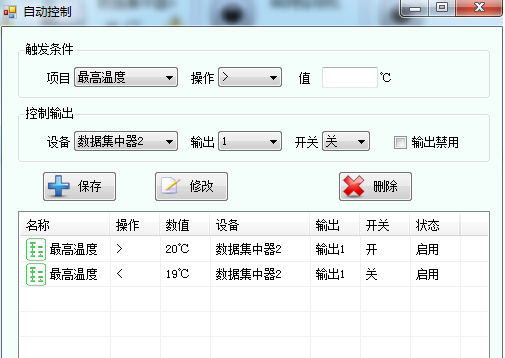

7）自动控制配置

8）数据报表管理
